LC4A规格

本文档提供 LC4A 设备的技术细节. LC4A 装置是一种多功能硬件解决方案,可在实时定位系统 (RTLS) 中作为锚节点 (AN) 或标签节点 (TN) 使用. 其灵活性和适应性使其成为各种追踪和监控应用的理想选择.

设备的正面视图
The Front view of the device.

主要功能

  • 基于 Qorvo 的 DWM1001C 模块,该模块集成了 DW1000 超宽带 (UWB) 收发器 IC 和带有蓝牙 nRF52832 的 Nordic Semiconductor MCU:

    • 测距精度在 +-20cm 以内.

    • UWB 频道 5 印刷电路板天线 (6.5 GHz)

    • 6.8 Mbps 数据传输速率,符合 IEEE 802.15.4-2011 UWB 标准.

    • 集成 UWB 和 Bluetooth® 天线以及所有射频电路.

    • 集成运动传感器:三轴加速计.

    • 为低功耗睡眠模式优化的电流消耗: <15μA

  • 包含状态 LED 和 UWB 状态 LED.

  • 由 USB 数据线 (5 VDC) 或外部电源 (7~32 VDC) 供电.

  • 免费的完整软件包,包括软件基础架构, 配置和可视化工具(支持 Android, Windows, macOS 和 Linux 等各种平台).

  • 一个开放的 在线文档社区论坛.


软件兼容性

它与 潘专业人士LEAPS RTLS 兼容. 默认固件是由生产商提供的 潘专业人士.

电气参数

参数

价值

VDC直流电源

7 ˜ 32 @3W 最大值

USB (电源和数据)

最大 5V @ 500mA

工作温度

-40°C - +85°C

支持的 UWB 频道

UWB-CH5 - 6240-6739.2 MHz

UWB 发射功率

ETSI, FCC: 最大 -41.3 dBm/MHz

机械参数

参数

价值

大小

100 x 70 x 25 mm

重量

110g

颜色

白色

安装

连接任何带 1/4” 螺丝球形云台的夹具安装座


设备概述

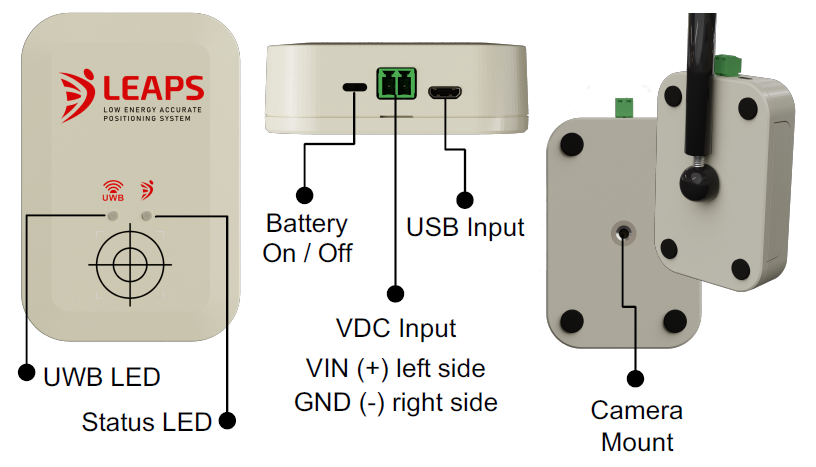

设备的正面视图
The Hardware Interfaces of the device.

安全说明

  • 运行时,请勿将设备暴露在水或潮湿环境中.

  • 请勿将设备暴露在任何来源的热源中. 本产品专为在工业温度下可靠运行而设计.

警告

  • 本产品只能连接额定电流为 7˜32DC, USB 电源和最小电流为 0.5 A 的外部电源.

  • 本产品使用的任何外接电源,均应符合预定使用国家的相关法规和标准.

  • 本产品内部没有可供用户维修的部件,打开本产品可能会损坏产品,并导致保修失效.

  • 与本产品搭配使用的所有外围设备的电缆和接头,必须有足够的绝缘,以符合相关的安全要求.

订单信息

  • 零件编号: pp-lc4a/lr-lc4a

  • HS Code: 8517.69.9000

  • 包装: 纸盒,7厘米 x 11厘米 x 2.5厘米 0.09千克
