LC5A 规格

本文档提供 LC5A 设备的技术细节. LC5A 设备是一种硬件解决方案，设计用作实时定位系统 (RTLS) 中的网关节点. 其灵活性和适应性使其成为各种追踪和监控应用的理想选择.

请参阅 PDF 版本的技术规格.

设备的正面视图
The Front view of the device.

主要功能

主 MCU 基于 Microchip 的 MCU SAM E70，这是一款高性能 32 位 Arm® Cortex®-M7 处理器，可通过符合 IEEE 1588 标准的 10/100 以太网 MAC 提供连接. 集成的 ATWINC1500 Wifi 模块–低功耗 802.11 b/g/n IoT（物联网）模块，专门针对低功耗 IoT 应用进行了优化，支持 IEEE 802.11 WEP, WPA 和 WPA2 安全性. 超宽带子系统在 Qorvo 的 DWM1001C 模块上运行，该模块集成了 DW1000 超宽带 (UWB) 收发器 IC 和带有蓝牙 nRF52832 的 Nordic Semiconductor MCU：

  • 测距精度在 +-20cm 以内.

  • UWB 频道 5 印刷电路板天线 (6.5 GHz)

  • 6.8 Mbps 数据传输率，符合 IEEE 802.15.4-2011 UWB 标准.

  • 集成 UWB 和 Bluetooth® 天线以及所有射频电路.

  • 集成运动传感器:三轴加速计.

  • 支持以太网或 WIFI 与 LEAPS 服务器 连接.

  • 包含状态 LED 和 UWB 状态 LED.

  • 通过 USB 电缆（5 VDC）或外部电源（7~32 VDC）供电.

  • 免费的完整软件包，包括软件基础架构, 配置和可视化工具（支持 Android, Windows, macOS 和 Linux 等各种平台）.

  • 一个开放的 在线文档 和 社区论坛.

软件兼容性

它与 潘专业人士 和 LEAPS RTLS 兼容. 默认固件是由生产商提供的 潘专业人士.

电气参数

参数

价值

VDC直流电源

7 ˜ 32 @3W 最大值

USB (电源和数据)

最大 5V @ 500mA

PoE

802.3AF，最大 4W

工作温度

-40°C - +85°C

支持的 UWB 频道

UWB-CH5 - 6240-6739.2 MHz

UWB 发射功率

ETSI, FCC： 最大 -41.3 dBm/MHz

WIFI频率范围

单频段 2.4GHz b/g/n 物联网

WIFI 接收灵敏度

-95 dBm

WIFI TX 输出功率

18.5 dBm

WIFI 加密

WEP, WPA-TKIP, WPA2, CCMP-AES

WIFI国家代码

01（世界安全）

机械参数

参数

价值

大小

100 x 100 x 35 mm

重量

110g

颜色

白色

安装

连接任何带 1/4” 螺丝球形云台的夹具安装座

设备概述

设备的正面视图

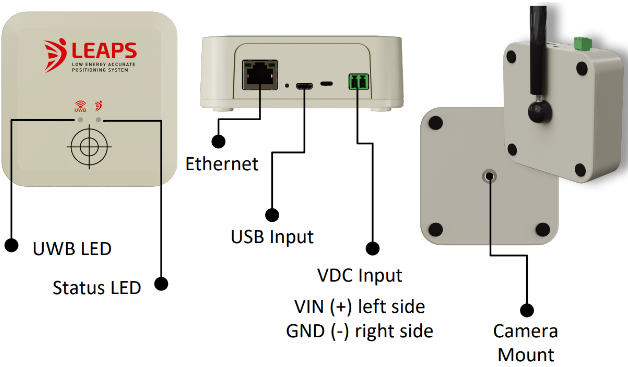

The Hardware Interfaces of the device.

安全说明

  • 运行时，请勿将设备暴露在水或潮湿环境中.

  • 请勿将设备暴露在任何来源的热源中. 本产品专为在工业温度下可靠运行而设计.

警告

  • 本产品只能连接额定电流为 7˜32DC, USB 电源和最小电流为 0.5 A 的外部电源.

  • 本产品使用的任何外接电源，均应符合预定使用国家的相关法规和标准.

  • 本产品应在通风且无冷凝的环境下操作，操作时不应遮盖.

  • 本产品内部没有可供用户维修的零件，打开本装置可能会损坏产品，并导致保修失效.

  • 与本产品一起使用的所有外围设备的电缆和连接器，必须有足够的绝缘，以符合相关的安全要求.

订单信息

  • 部件号: pp-lc5a / lr-lc5a

  • HS Code: 8517.69.9000

  • 包装: 纸盒, 1.5 cm x 10 cm x 4 cm 0.15 kg
