LC8A 规格

本文档提供 LC8A 设备的技术细节. LC8A 装置是一种多功能硬件解决方案,可在实时定位系统 (RTLS) 中作为标签节点 (TN) 或锚节点 (AN) 使用. 其灵活性和适应性使其成为各种追踪和监控应用的理想选择.

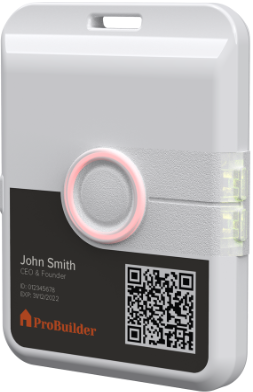

设备的正面视图
The Front view of the device.

主要功能

  • 基于 Qorvo 的 DWM1001C 超宽带 (UWB) 模块 (DW1000 超宽带 (UWB) 收发器 IC 和 Nordic Semiconductor nRF52832):

    • 测距精度在 +-20cm 以内.

    • UWB 频道 5 印刷电路板天线 (6.5 GHz)

    • 6.8 Mbps 数据传输速率,符合 IEEE 802.15.4-2011 UWB 标准.

    • 集成 UWB 和 Bluetooth® 天线以及所有射频电路.

    • 集成运动传感器:三轴加速计.

    • 为低功耗睡眠模式优化的电流消耗: <15μA

  • 三个功能按钮.

  • 一个 RGB 主 LED 和两个侧边绿色 LED

  • 触觉反馈

  • 警报功能的蜂鸣器

  • 免费软件配置和可视化工具(软件支持 iOS, Android, Windows, macOS 和 Linux 平台).

  • 一个开放的 在线文档社区论坛.


软件兼容性

它与 潘专业人士LEAPS RTLS 兼容. 默认固件是由生产商提供的 潘专业人士.

电气参数

参数

价值

USB (电源和数据)

最大 5V @ 500mA

电池

3.7V @ 1Ah

工作温度 (不含电池)

-40°C - +85°C

工作温度(带电池)

-20°C - +45°C

工作温度(充电)

0°C ˜ +40°C

支持的 UWB 频道

UWB-CH5 - 6240-6739.2 MHz

UWB 发射功率

ETSI, FCC: 最大 -41.3 dBm/MHz

机械参数

参数

价值

大小

90 x 70 x 10 mm

重量

80g

颜色

白色

安装

徽章夹 (可选)


设备概述

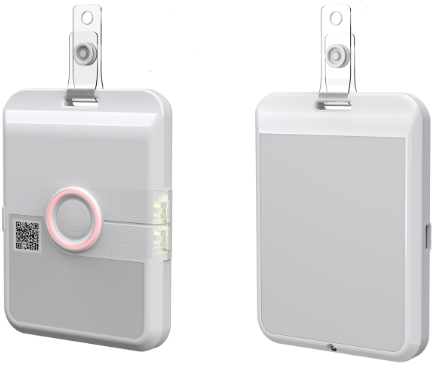

设备的正面视图
The Hardware Interfaces of the device.

安全说明

  • 运行时,请勿将设备暴露在水或潮湿环境中.

  • 请勿将设备暴露在任何热源中. 本产品专为在工业温度下可靠运行而设计 1. 如果产品配有电池,则可在正常工作温度下使用`2`. 电池充电时的温度`3`受到内部保护(如果温度超出范围,电池充电将不会启动或推迟).

警告

  • 本产品仅可连接至 USB 电源,且电流不得低于 0.5 A.

  • 本产品使用的任何外接电源,均应符合预定使用国家的相关法规和标准.

  • 本产品应在通风且无冷凝的环境下操作,操作时不应遮盖.

  • 本产品内部没有可供用户维修的部件,打开本装置可能会损坏产品,并导致保修失效.

  • 与本产品一起使用的所有外围设备的电缆和连接器,必须有足够的绝缘,以符合相关的安全要求.

订单信息

  • 部件号: PP-LC8A

  • HS Code: 8517.69.9000

  • 包装:10个纸盒,17厘米 x 11厘米 x 12厘米,0.8千克
