LC13和LC14规格

概述

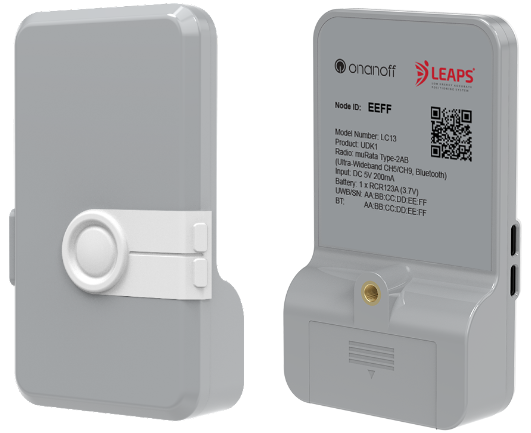

本节提供 LC13 和 LC14 设备的技术细节。 LC13/LC14 设备可用于创建锚节点 (AN), 锚启动器节点 (ANI), 标签节点 (TN) 和实时定位系统 (RTLS) 的网关。它还兼容 FiRa 近距离交互和双向测距到达角（TWR-AoA）演示。此外，此开放平台也可用于开发 UWB 或Bluetooth应用。

主要功能

基于村田 2AB SIP (MCU nRF52840 带Bluetooth, UWB QM33120W IC, LIS2DW 加速计, 晶体和内部电源调节器)。
Qorvo QM33120W - 超宽带 (UWB)：
- 基于IEEE802.15.4z标准，并实现了增强的安全功能。
- 支持频道 5（6.5 GHz）和频道 9（8 GHz），符合 FCC, 日本 ARIB, ETSI 和 CE +10dB ETSI 的 UWB 射频标准。
- 集成了低噪声放大器(LNA)和功率放大器(PA)，以增加UWB范围（最远150米）。

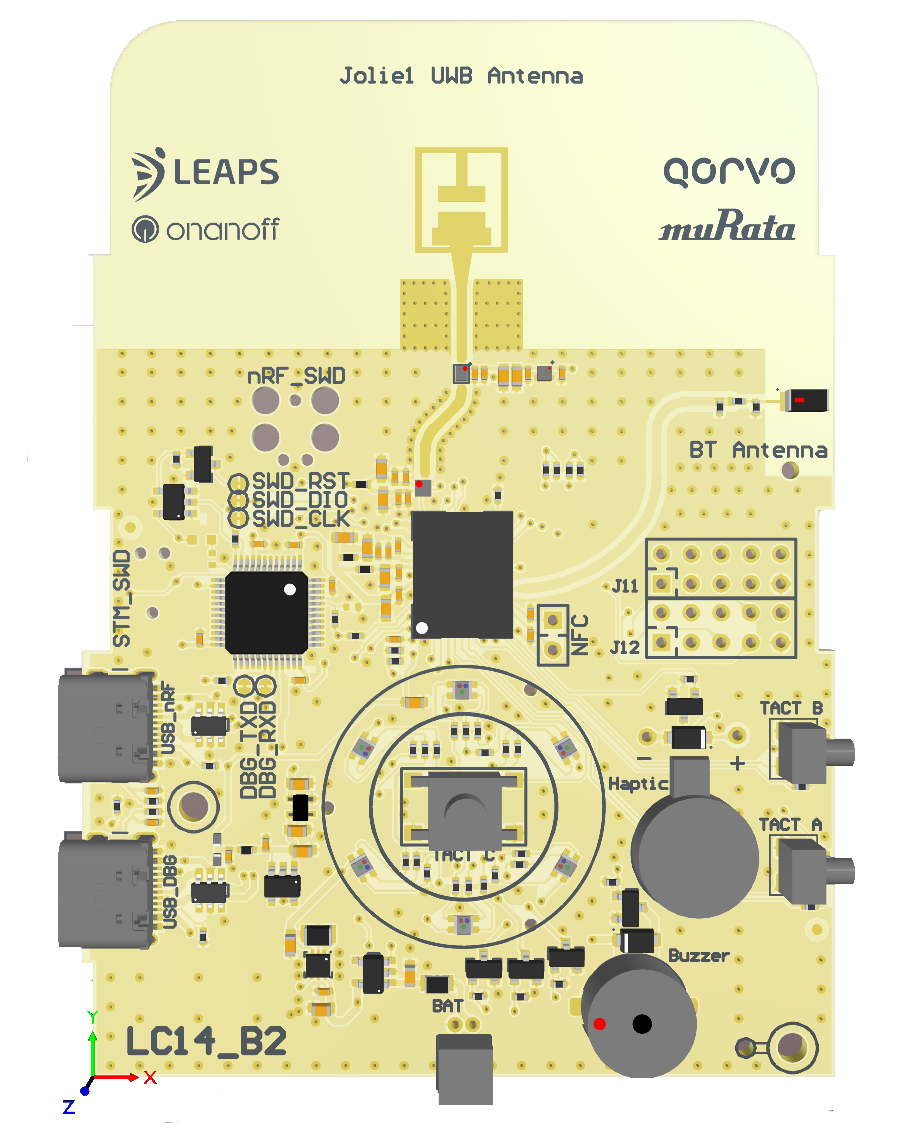

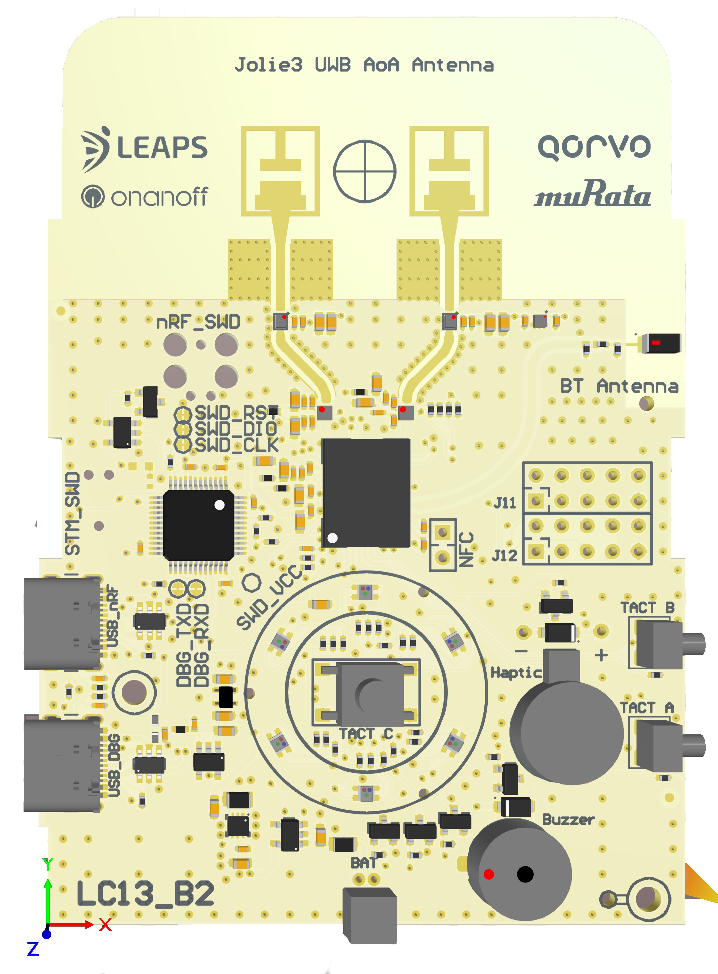

- 集成了非静噪天线(LC14)和静噪天线(LC13)。
- 兼容FiRa™ PHY和MAC. 可与 Apple U1 芯片和Android FiRa兼容智能设备互操作。
- 向后兼容 DW1000 IEEE802.15.4a UWB IC 的通道 5。
支持双向测距（MAC）, 到达时间差（TDoA）和到达相位差（PDoA）。
北欧半导体 nRF52840 - Bluetooth® 低能耗 (BLE) 5.3 射频技术，集成天线。
支持 NFC 标签天线连接器。

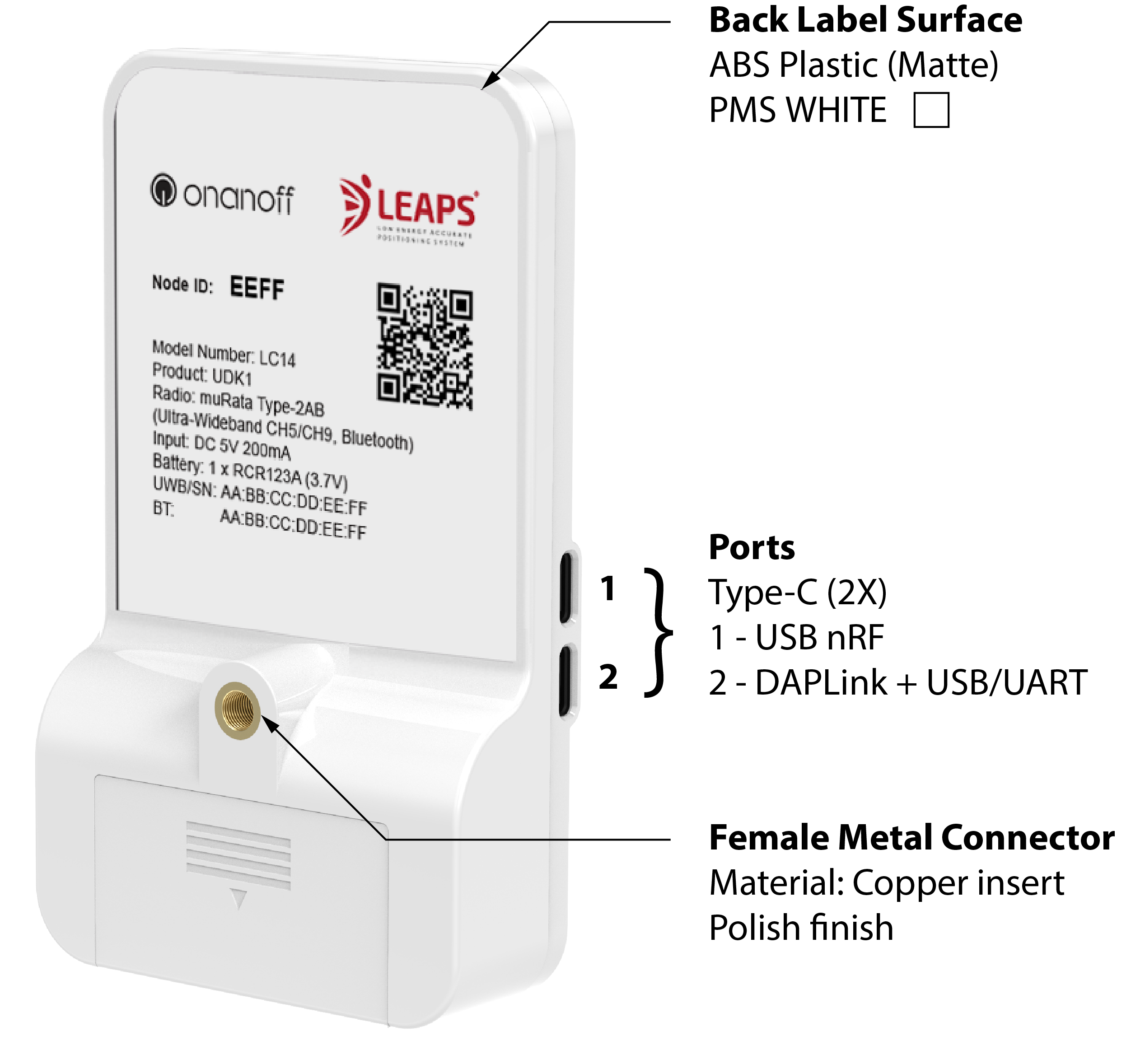

2 USB C端口集成了DAPLink编程器与虚拟COM，以及用于数据通信的USB设备接口。
另外，J-Link也可以通过板载的6针Tag Connect兼容连接器使用。

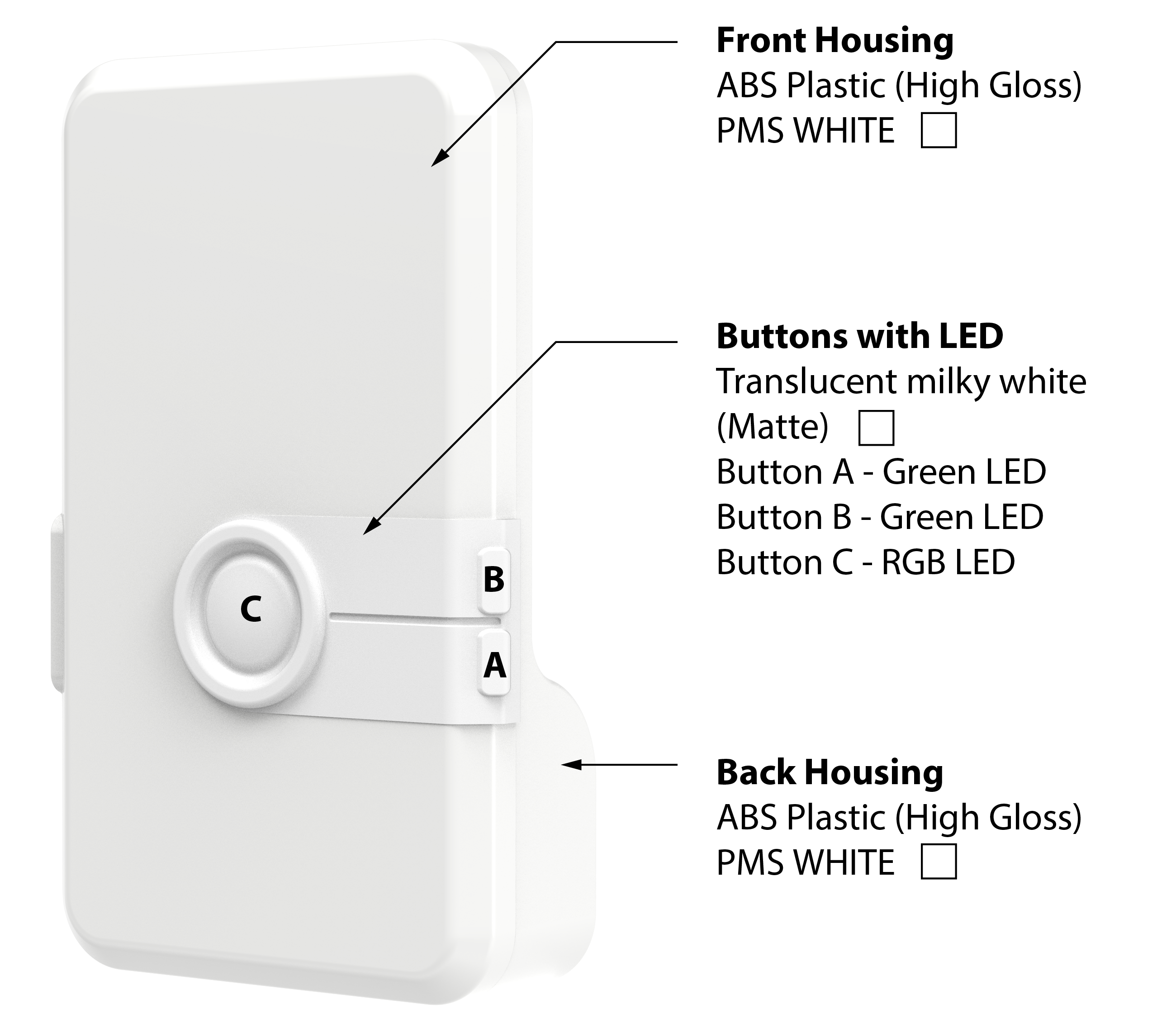

它包含 RGB LED, 2x GREEN LED, 一个前置按钮, 两个侧边按钮, 一个用于 nRF52 USB 设备的 USB 接口, 一个蜂鸣器, 一个触觉马达以及用于连接外部传感器或 IO 的额外GPIO。

注解

请参阅 Murata 2AB module 和 Qorvo DW3000 IC 页面了解更多详情。

软件兼容性

它兼容LEAPS UWBS, Qorvo FiRa兼容UWBS（近距离交互, TWR AoA）, PANS PRO UWBS和第三方协议栈（开放平台）. 默认的固件是LEAPS UWBS，以及 Qorvo FiRa 兼容的演示版。

电气参数

参数	价值
电池供电	+3.7V (套件不含电池，建议使用Fenix RCR123A)
USB C (电源和数据)	最大 5V @ 500mA
工作温度 (不含电池)	-40°C - +85°C
工作温度（带电池）	-20°C - +45°C
支持的 UWB 频道	频道 5 (6240-6739.2 MHz, CF=6489.6 MHz) 频道 9 (7738-8237.2 MHz, CF=7987.2 MHz, FiRa 兼容)
UWB 发射功率	FCC/ARIB/ETSI: -41.3 dBm/MHz max ETSI (+10 dB)：-31.3 dBm/MHz max
目标精度	测距精度: +/- 9 [cm] PDoA 精确度: +/- 5 [度] AoA 精确度:+/- 2.5 [度]
