LEAPS UWBS

LEAPS UWBS是一个完全嵌入式和先进的UWB子系统,涵盖了广泛的用例。一个UWB子系统可配置为不同的模式和配置文件。UWBS可以作为锚点、标签或网关运行。网络配置文件具有高容量和低功耗的完全可扩展性。


软件架构

../../../_images/leaps_uwbs.png

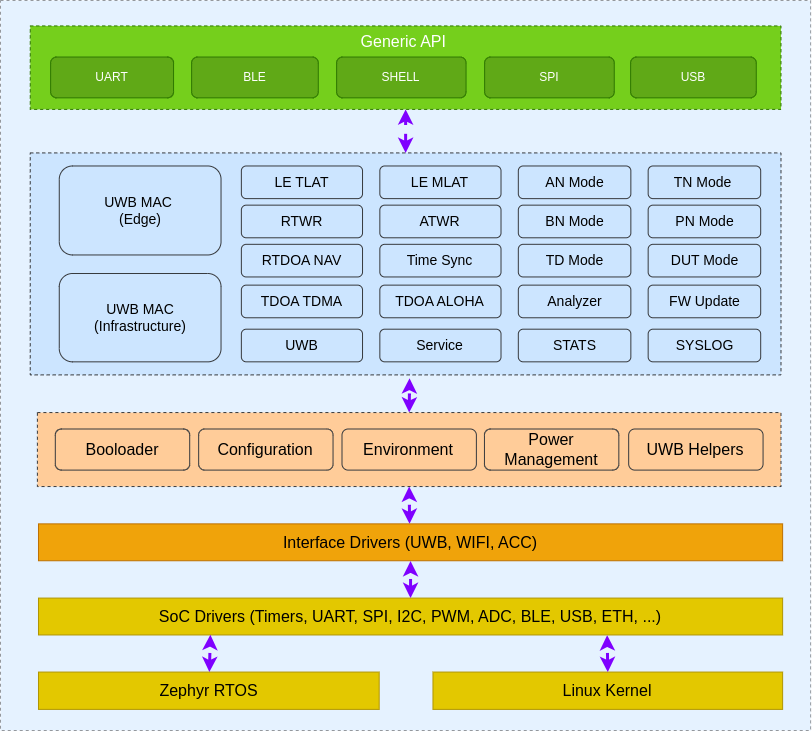

LEAPS UWBS架构


主要功能

  • 多功能性使平衡系统需求、成本、部署时间和维护复杂性变得容易。应用范围从简单的距离接近到高速跟踪或无限接收器的导航。

  • 它集成了一个复杂的UWBMAC,允许基础设施设备的自适应集群、空中时间重用、时隙分配等。可扩展、经过验证的碰撞检测、碰撞避免和碰撞解决使系统能够在复杂环境中稳健运行。

  • 支持的测量技术包括 TWR, DL-TDoA 和 UL-TDoA. 集成的定位引擎允许设备在导航模式下使用DL-TDoA或TWR独立运行.

  • 卓越的电源管理为TWR和TDoA模式提供了较长的电池寿命。


使用术语

  • 锚点:有固定位置。

  • 标签:更改位置,在锚点的帮助下动态确定位置。

  • 网关:提供有关网络节点的状态信息(读取/自检),缓存节点信息,甚至可能收集数据和跟踪历史,为应用层提供与UWB网络元素交互的方法(也称为 交互代理)。

  • 节点:网络节点(锚点、标签、网关等)。

  • LE:定位引擎。

  • CORE_INT: 固件保留的GPIO引脚,用于通知用户新的UART/SPI接口事件。

  • TLV: 类型长度值编码。

  • UWBS UWB子系统。


超宽带射频

LEAPS RTLS , 潘专业人士 , PANS v2.0

LEAPS RTLS, 潘专业人士

Qorvo FiRa

自定义堆栈(DW3000 RF)

频道

5

5,9

9

5,9

PRF

64M

64M

64M

16M, 64M

前导码长度

128

128

64

32, 64, 72, 128, 256, 512, 1024, 1536, 2048, 4096

PAC Size

8

8

8

4, 8, 16, 32

Rx代码

9

9

9

1-29 (PRF16: 1-8; PRF64: 9-24)

Tx代码

9

9

9

1-29 (PRF16: 1-8; PRF64: 9-24)

SFD类型

IEEE 802.15.4短8符号

IEEE 802.15.4短8符号

IEEE 802.15.4z定义了8个符号

IEEE 802.15.4短8符号、十波定义的8符号、十六波定义的16符号、IEEE 802.15.4z定义的8字符

数据速率

6.8 Mbit/s

6.8 Mbit/s

6.8 Mbit/s

6.8Mbit/s, 850kbits/s

PHR模式

DW专有扩展帧PHR模式

DW专有扩展帧PHR模式

标准

标准、扩展(DW专有扩展帧PHR模式)

PHR费率

标准

标准

标准

标准,PHR数据速率(6M81)

SFD超时

129

129

65

可配置

STS模式

-

OFF

OFF

关闭,1,2,无数据,超确定性代码

STS长度

-

0

0

32, 64, 128, 256, 512, 1024, 2048

PDOA模式

-

M0

M1

M0, M1, M3

支持的硬件

超宽带集成电路: DW1000

超宽带集成电路: DW3000系列、QM33系列

超宽带集成电路: DW3000系列、QM33系列

超宽带集成电路: DW3000系列、QM33系列

模块: DWM1001C

模块: DWM3001C,村田2AB型

模块: DWM3001C,村田2AB型

模块: DWM3001C,村田2AB型


BLE RF

我们支持2M PHY,频带为2.4GHz,40个频道,间距为2MHz(更多详细信息请参见BLE规范5.3)。
