LEAPS VMWare

本页提供：

  • LEAPS VMWare 软件包。

  • 有关系统要求的信息。

  • 如何安装 LEAPS VMWare 的说明。

安装快捷方便，只需进行一次。

系统要求

  • 台式机设备。

  • 推荐： 一套 UDK (至少五个设备) 来验证。

  • 推荐: 为设备供电的电池或 USB-C 电缆。

  • 推荐: LEAPS Manager 用于配置设备.

设置说明

  1. 下载并安装 VMware Player 或 VMware Workstation。

  1. 下载 LEAPS VMWare。

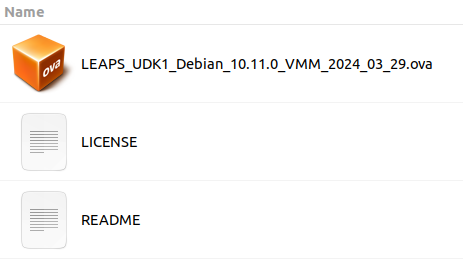

  1. 提取 VMWare 档案。

  • 使用 WinZip 或 7-Zip 等程序解压缩下载的 LEAPS VMWare 压缩文件。

../../../_images/extract_the_vmware_archive.png

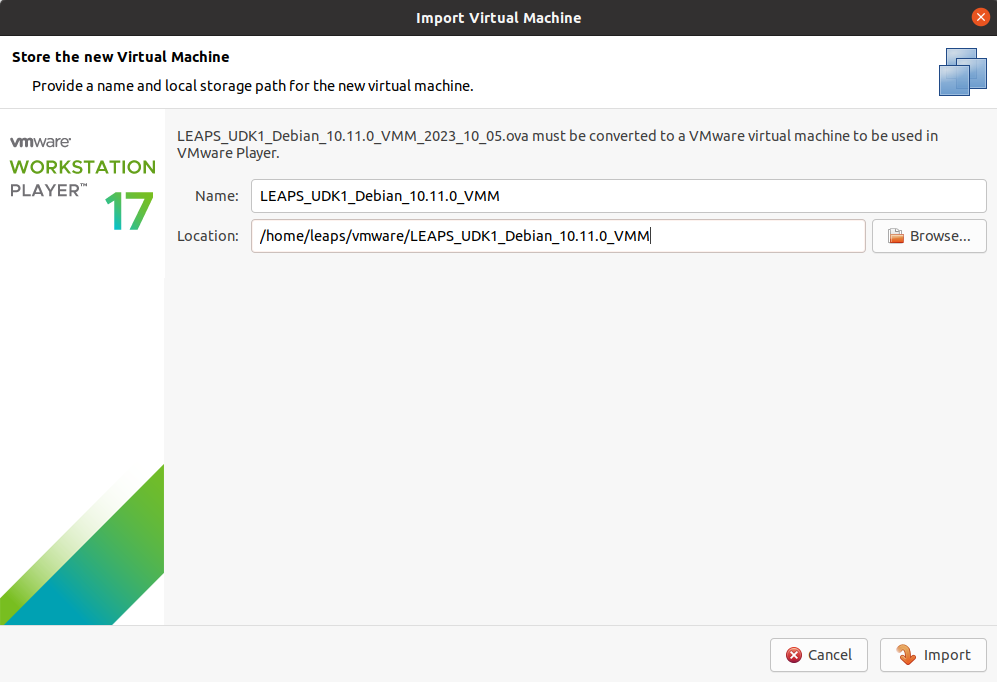

  1. 导入设备。

  • 浏览解压缩的文件，找到 。ova 文件。

  • 打开 VMware 应用程序，转到 File ” 导入设备。

  • 浏览到 。ova 文件，然后点击打开。

  • 为虚拟机键入一个名称，键入或浏览到虚拟机文件的目录，然后点击导入。

  • 点击 输入 按钮开始导入过程。如果导入失败，请点击重试再试一次，或者点击取消取消导入。

../../../_images/import_the_appliance.png

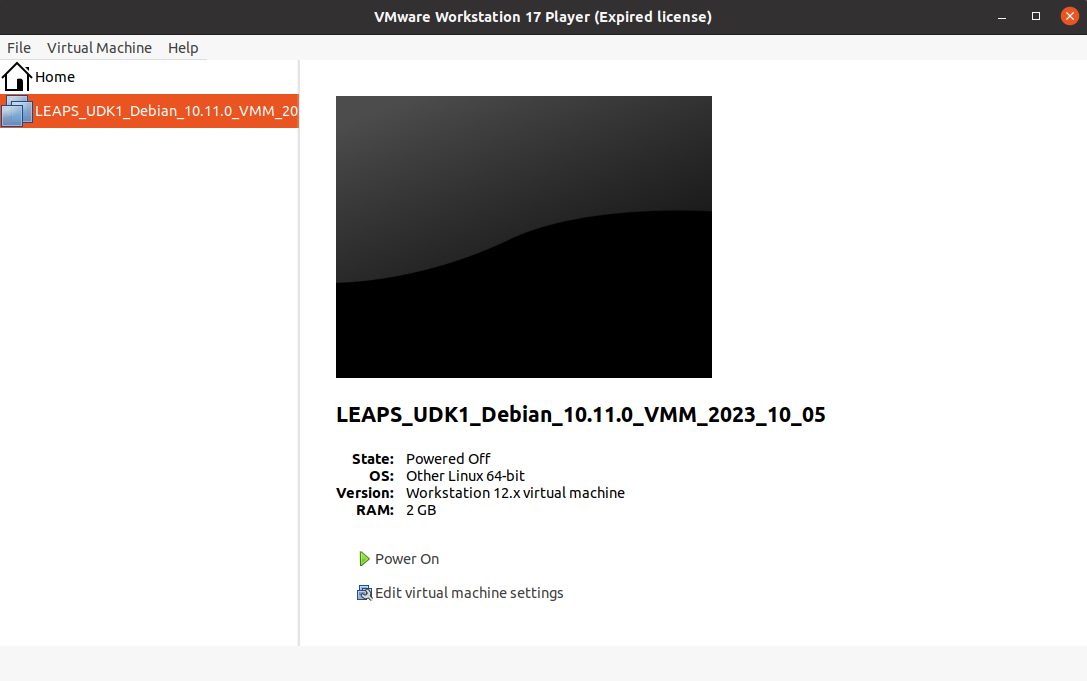

  1. 启动 VMWare。

  • 导入完成后，选择导入的虚拟机，然后点击 开始 按钮启动它。

../../../_images/start_the_vmware.png

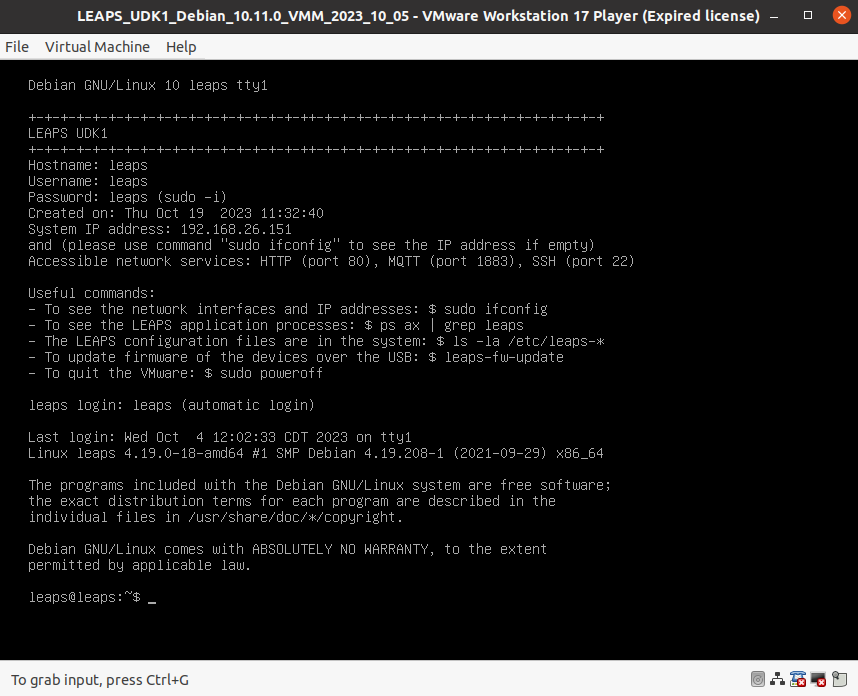

  1. 等待系统启动。

  • 请耐心等待几分钟，让整个系统完成启动。

  • 默认帐号是 leaps，密码是 leaps。

../../../_images/windows_vmware.png

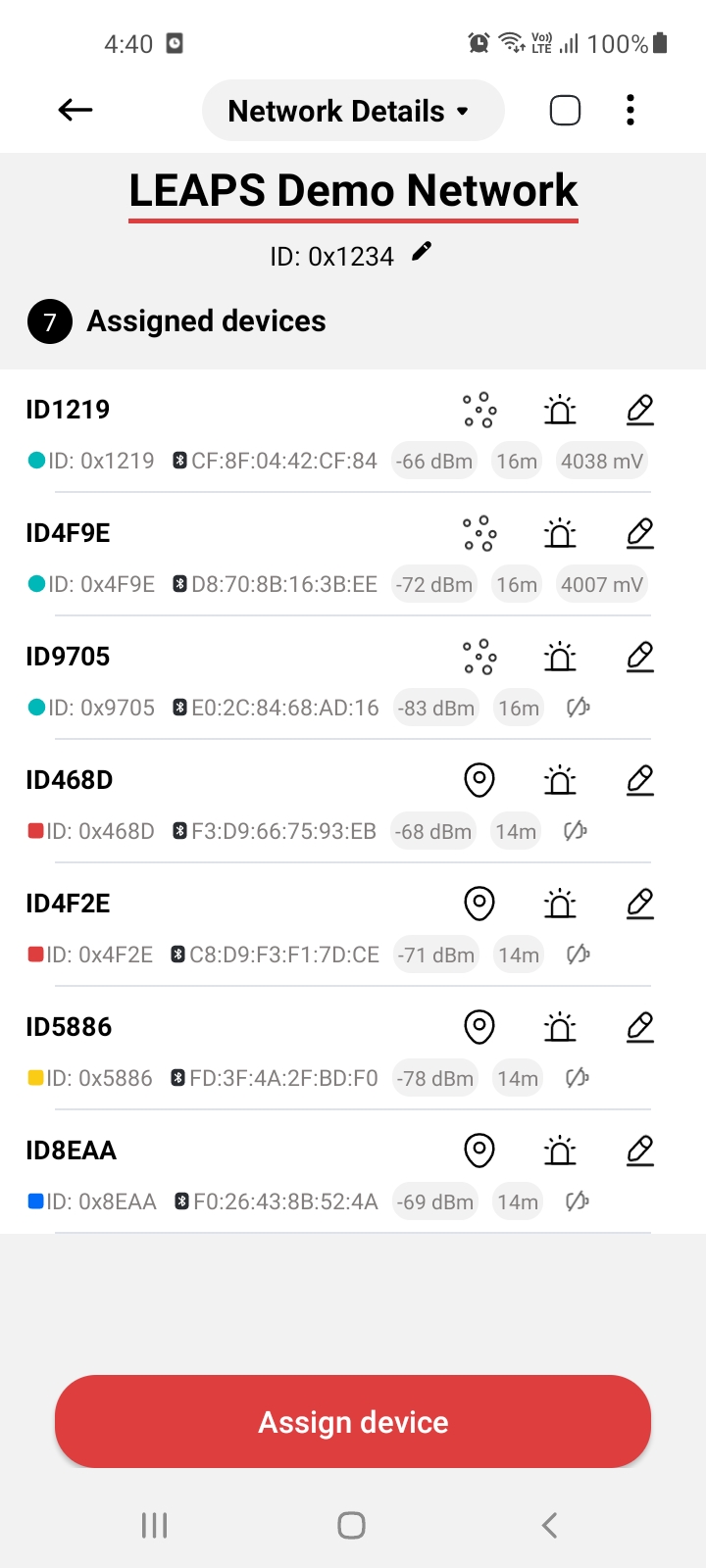

  1. 使用 LEAPS Manager 来准备网络。

../../../_images/vmware_network_demo01.jpg

  1. 使用 USB-C 数据线将网关板连接到电脑。

  • 将 USB-C 数据线插入电脑上的 USB-C数据端口1.确保连接稳定。

    ../../../_images/leaps-connect-usb-port1.gif

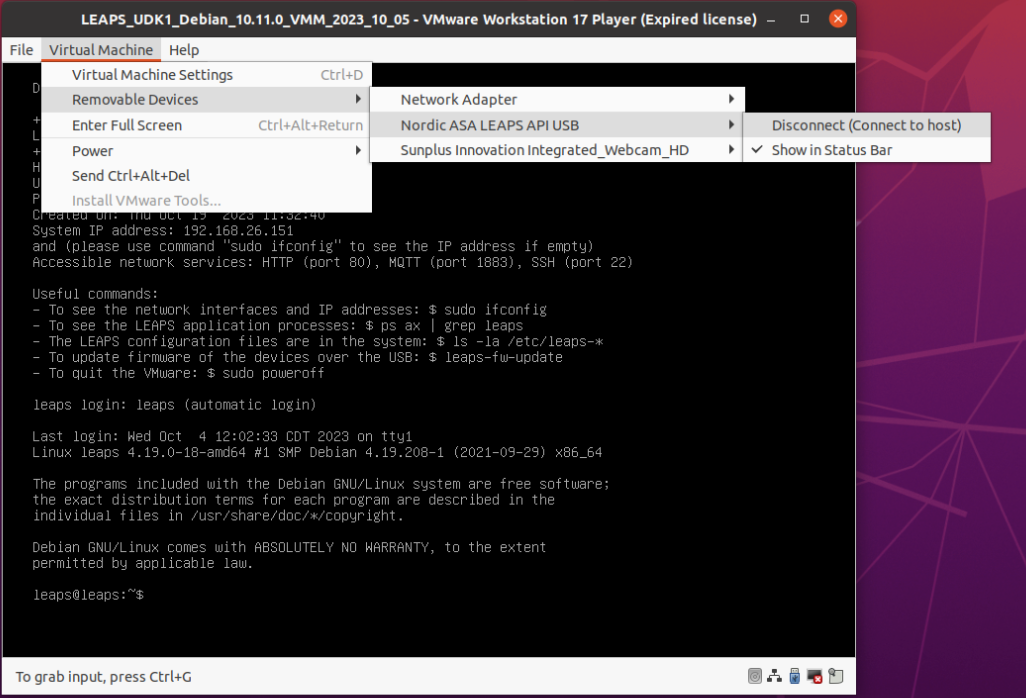

  • 在运行中的 VMWare 中，导航到 虚拟机 » 可拆卸设备.

  • 如果在网关模式下连接成功，将听到两声哔哔声作为确认。

../../../_images/connect_the_gateway_board.png

  1. 检查系统状态。

  • 在 VMWare 中打开终端或命令提示符。

  • 使用 mosquitto_sub 命令来检查系统状态.这个命令会连接到 Mosquitto MQTT 代理，并显示所有收到的信息。

mosquitto_sub -p 1883 -d -v -t '#'

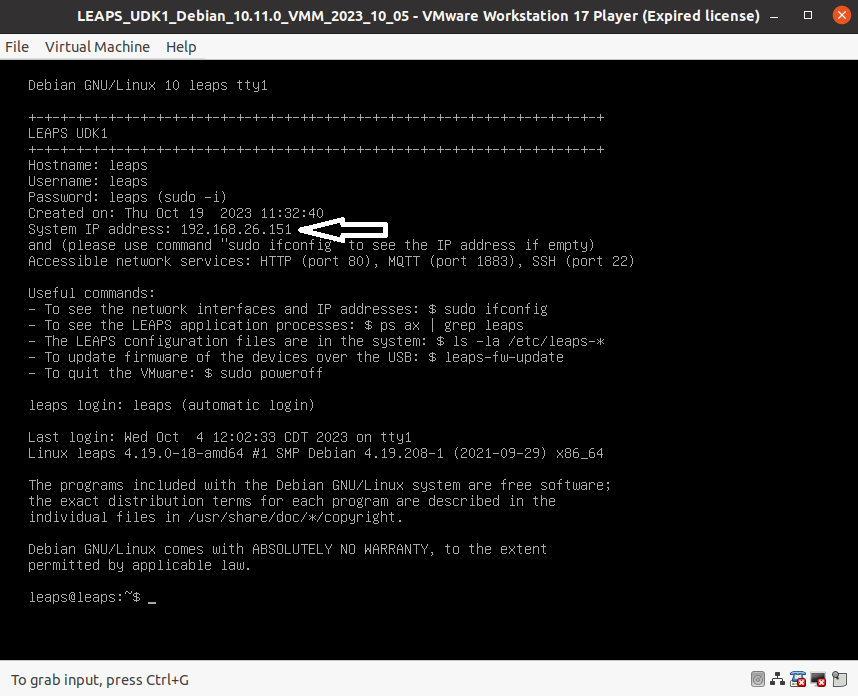

  1. 检查 IP 地址。

  • 步骤6中的 IP 地址.如果未显示.使用 sudo ifconfig 命令检查

    • 本例中为 192.168.26.151。

../../../_images/windows_vmware_ip_address.png

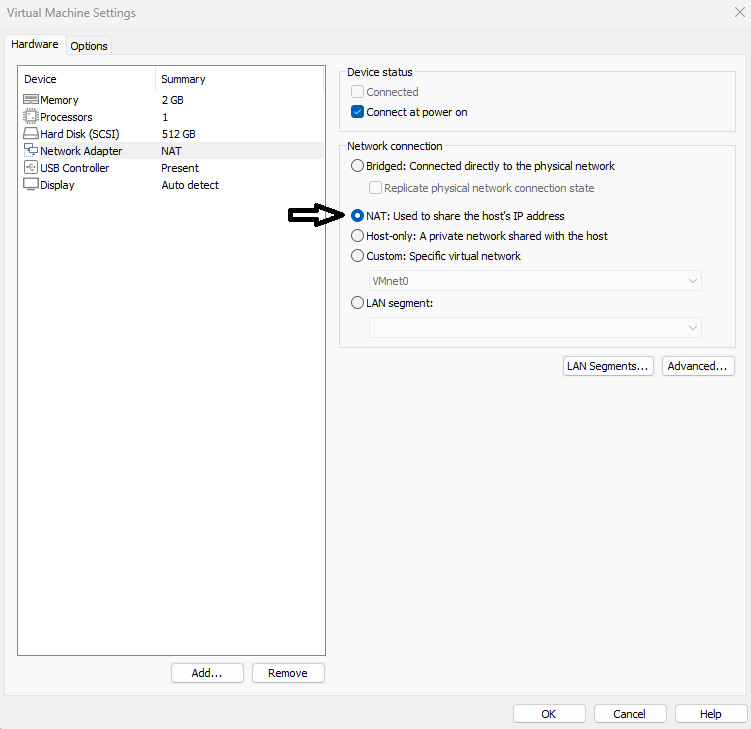

  • 如果无法检查 IP 地址，也可以更改如下配置

    ../../../_images/vmware-set-nat.png

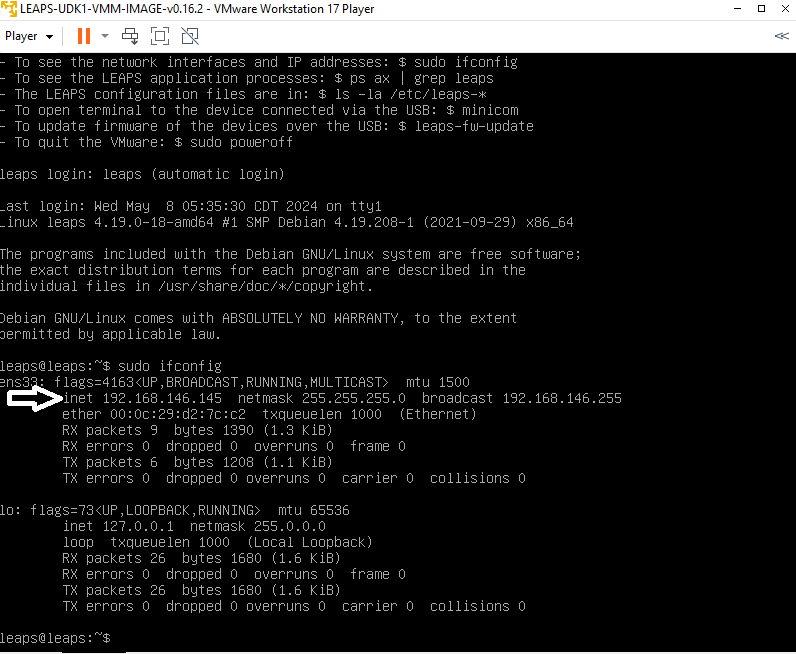

    • 然后，使用 sudo ifconfig 命令进行检查. 本例中为 192.168.146.145。

    ../../../_images/vmware-sudo-ipconfig.png

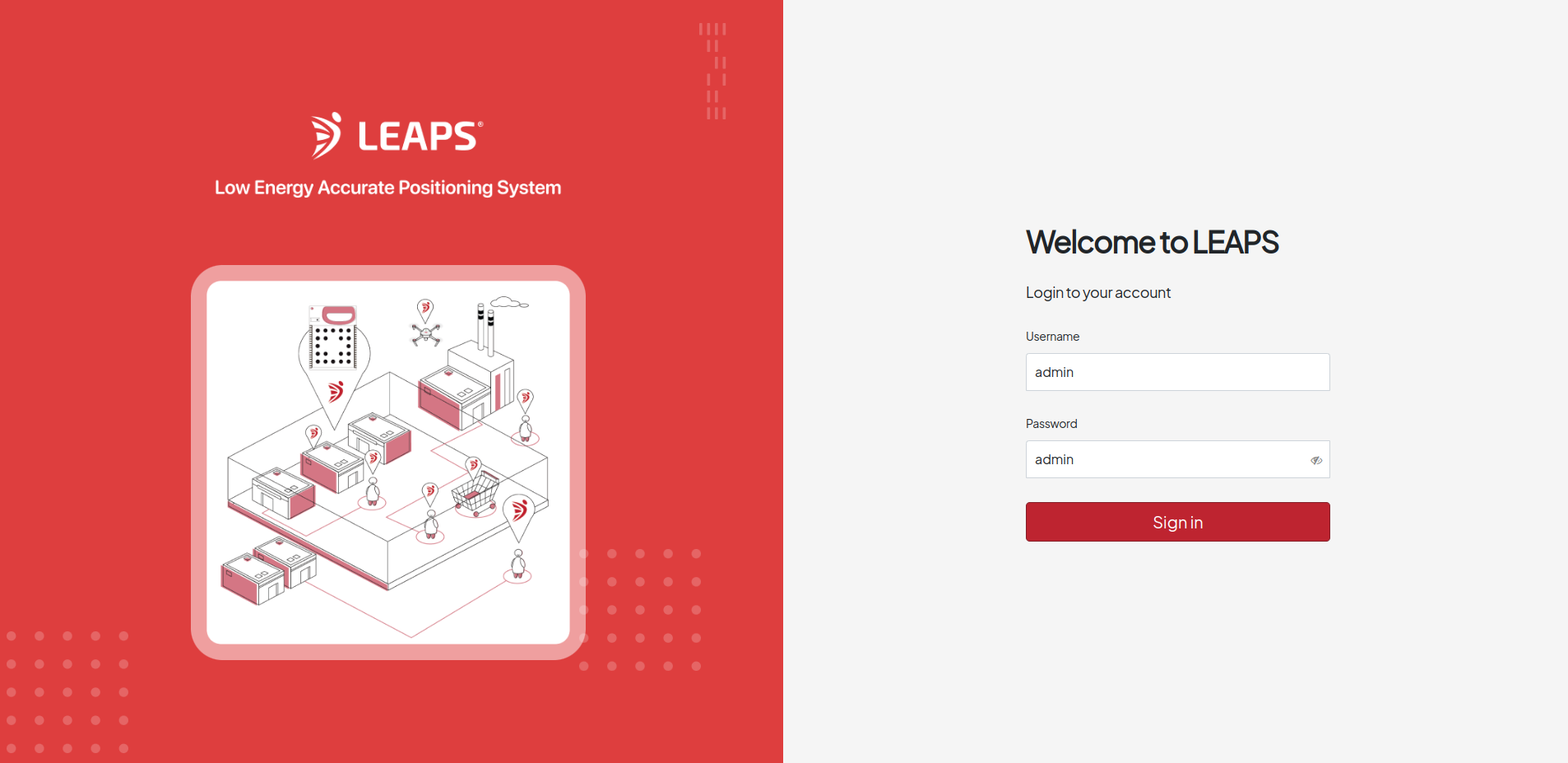

  1. 访问 LEAPS Center。

  • 使用您电脑的网页浏览器。

  • 输入 LEAPS VMware 的 IP 地址，以访问 LEAPS Center 。

../../../_images/vmware_leaps_center_login.png

  1. 登录 LEAPS Center。

  • 使用用户名 admin 和密码 admin 登录。

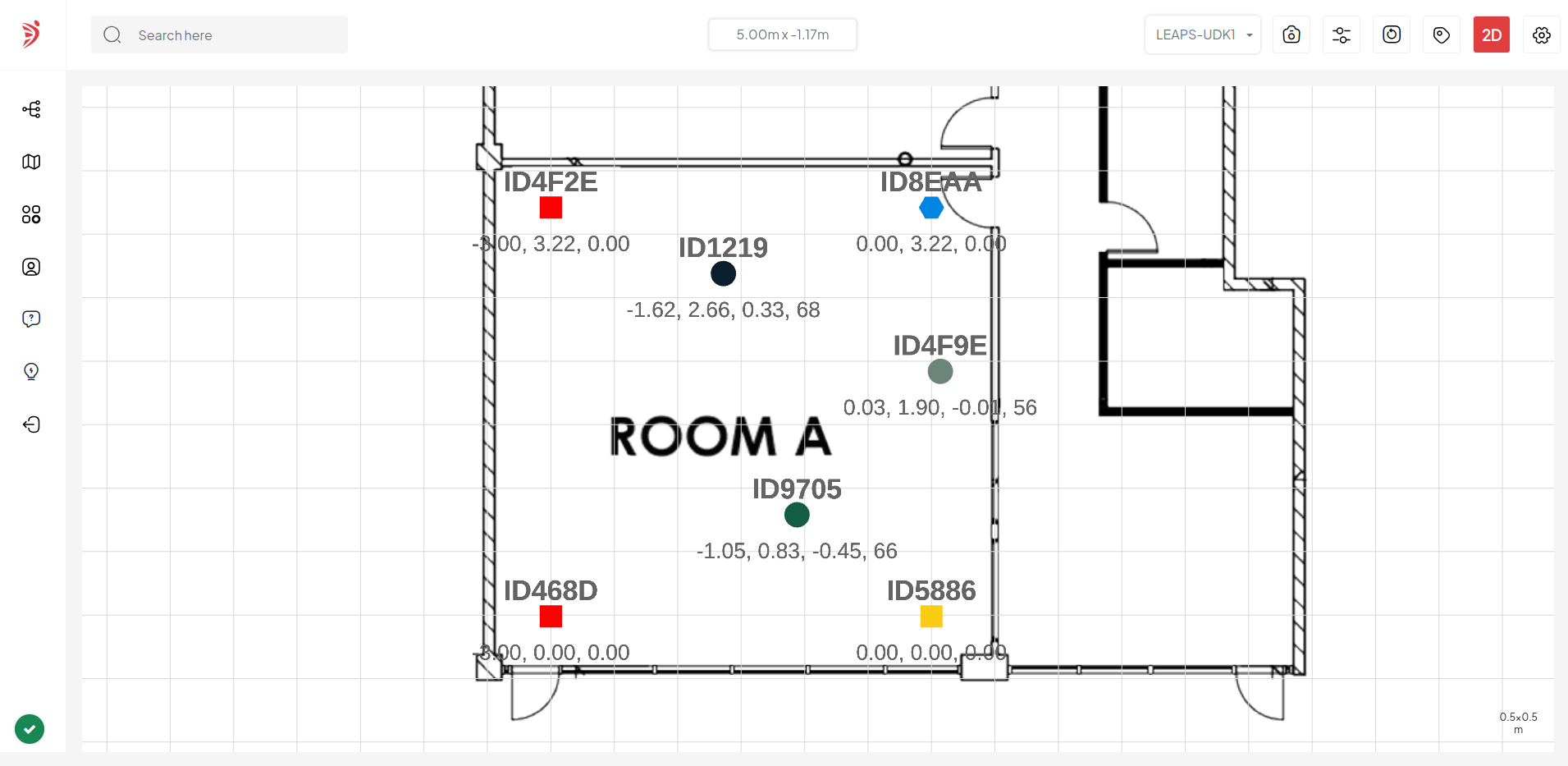

  1. LEAPS Center 上的网络。

  • 检查 LEAPS Center 中的网络设置，以匹配您所连接的网关板卡的网络 ID。

../../../_images/vmware_leaps_center_network.png

  • 请参阅 LEAPS Center 和 LEAPS Manager 了解更多关于如何使用应用程序来配置和可视化节点和网络的详情。

现在系统已经成功设置和配置。 祝您使用愉快！
