LEAPS Raspberry Pi

このページには以下が含まれます:

  • LEAPS Raspberry Pi パッケージ。

  • システム要件に関する情報。

  • LEAPS Raspberry Pi のインストール方法に関する説明。

インストールは迅速かつ簡単で、一度行うだけで済みます。

開始する前に: フォーマット中にすべてのデータが永久に上書きされるため、保存しておきたい重要なファイルは必ず SD カードからバックアップしてください。

システム要件

  • Raspberry Pi 3B 以降。

  • 推奨: UDK1 のセット (少なくとも 5 つのデバイス) を検証します。

  • 推奨: デバイスに電力を供給するためのバッテリーまたは USB-C ケーブル。

  • 推奨: LEAPSマネージャー デバイスを構成します。

セットアップ手順

  1. LEAPS Raspberry Pi イメージをダウンロードします。

  1. LEAPS Raspberry Pi アーカイブを抽出します。

  • WinZip や 7-Zip などのプログラムを使用して、ダウンロードした LEAPS Raspberry Pi の zip ファイルを抽出します。

  1. Raspberry Pi Imagerを起動しています。

  • オペレーティング システムがインストーラーをブロックしようとしている可能性があります。

  • Windows の場合: 警告メッセージが表示された場合は、 詳細情報 および とにかく実行 をクリックします。

  1. LEAPS Raspberry Pi イメージをインストールしています。

  • SD カードをコンピューターまたはラップトップの SD カード スロットに挿入します。

  • Raspberry Pi Imagerを開きます。

../../../_images/raspberry_pi_imager.png

  • [カスタムを使用] を選択し、インストールしたい LEAPS Raspberry Pi イメージを選択します。

../../../_images/raspberry_pi_image_use_custom.png

  • イメージをインストールする正しい SD カードを選択してください。ドライブはプラットフォームごとに異なって表示される場合があります。

../../../_images/choose_the_correct_sd_card.png

  • メモリ容量に基づいて正しいドライブを選択するように特に注意してください。

  • LEAPS Raspberry Pi イメージと SD カードが選択されると、新しい WRITE ボタンが表示されます。

../../../_images/raspberry_pi_image_write.png

  • 書き込み ボタンをクリックします。

  1. 書いて仕上げています。

  • Raspberry Pi Imager が書き込みプロセスを完了するまで待ちます。

../../../_images/raspberry_pi_image_writing.png

  • 確認メッセージが表示されたら、SD カードを安全に取り出すことができます。

../../../_images/raspberry_pi_image_confirm.png

  1. LEAPS を始めましょう。

  • コンピューターまたはラップトップから SD カードを取り外し、Raspberry Pi に挿入します。

  • Raspberry Pi の電源が入っていることを確認してください。

  • LEAPS システムがインストールされ、Raspberry Pi で起動するように構成されています。

  1. システムが起動するまで待ちます。

  • システム全体の起動が完了するまで数分間お待ちください。

  1. Raspberry Pi がブロードキャストする LEAPS-AP ネットワークにパスワード Leaps1234 で接続します。

../../../_images/connect_leaps_udk1_network.png

  1. Raspberry Pi に SSH 接続します (オプション)。

  • PC (または別の Raspberry Pi) で PowerShell またはターミナル ウィンドウを開き、次のコマンドを入力して SSH 経由で Raspberry Pi に接続します。

    ssh leaps@192.168.200.1

  • デフォルトでは、アカウントは leaps 、パスワードは leaps です。

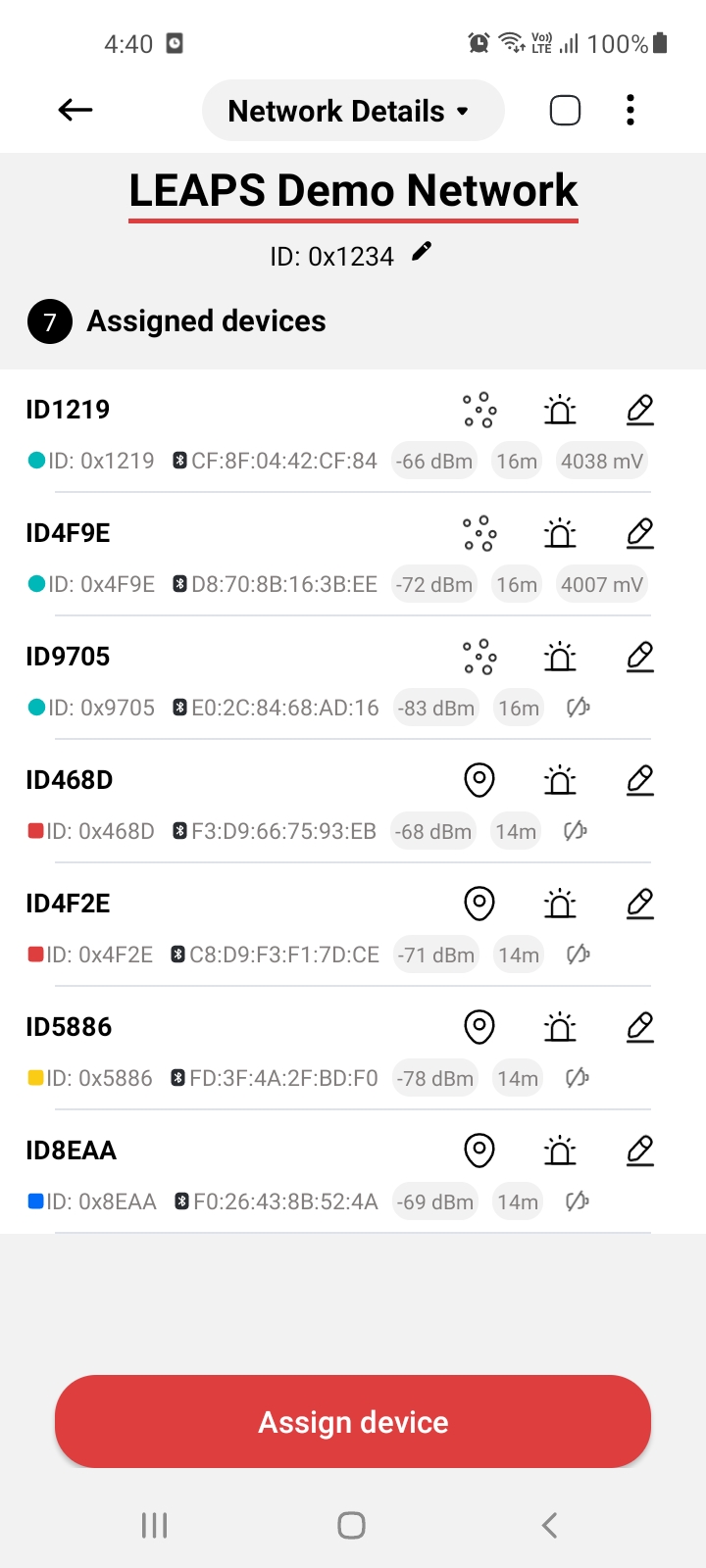

  1. LEAPSマネージャー を使用してネットワークを準備します。

../../../_images/raspberry_pi_network_demo01.jpg

  1. ゲートウェイ ボードとの接続。

  • USB-C データ ケーブルを使用して、ゲートウェイ ボードを Raspberry Pi に接続します。

  • USB-C データ ケーブルを PC の USB-C データ ポート 1 に差し込みます。安定した接続を確保してください。

  • ゲートウェイ モードで正常に接続された場合は、確認としてビープ音が 2 回聞こえます。

  1. システムのステータスを確認します (オプション)。

  • mosquitto_sub コマンドを使用して、システムのステータスを確認します。このコマンドは Mosquitto MQTT ブローカーに接続し、受信したすべてのメッセージを表示します。

mosquitto_sub -p 1883 -d -v -t '#'

  1. LEAPS センター にアクセスします。

  • Web ブラウザで、アドレス 192.168.200.1/24 にアクセスします。 (これは、Raspberry Pi 上で直接開くことも、パスワード Leaps1234 を使用して Raspberry Pi によってブロードキャストされる LEAPS-AP ネットワークに接続されている PC 上で開くこともできます - ステップ 9)

  • LAN ネットワーク上にある場合は、別のコンピュータの Web ブラウザを使用して Raspberry Pi の IP アドレスにアクセスします。

  • LEAPS センター で、接続したゲートウェイ ボードのネットワーク ID と一致するようにネットワーク設定を構成します。

  1. LEAPS センター にログインします。

  • ユーザー名 admin、パスワード admin を使用してログインします。

../../../_images/raspberry_leaps_center_login.png

  1. LEAPS センター でネットワークを構成します。

  • LEAPS センター のネットワーク設定を確認して、ネットワーク ID と一致するようにしてください。

../../../_images/raspberry_pi_leaps_center_udk1.png

  • アプリケーションを使用してノードとネットワークを構成および視覚化する方法の詳細については、LEAPS センター および LEAPSマネージャー を参照してください。

これで、システムは正常にセットアップされ、構成されました。楽しく使ってください！

注釈

任意のネットワークで再構成する方法

  1. Raspberry Pi で LEAPS-AP Wi-Fi AP をオフにする

  • まず、Raspberry Pi の Wi-Fi アクセス ポイント (AP) を必ず無効にしてください。

  1. Raspberry Piを目的のネットワークに接続します

  • Raspberry Pi を、使用するイーサネットまたは Wi-Fi ネットワークに接続します。

  1. IP アドレスを確認してください

  • Raspberry Pi でターミナルを開き、ifconfig コマンドで IP アドレスを確認します。

../../../_images/raspberry_pi_check_ip.png

  • IP アドレスをメモします。たとえば、192.168.0.104 などです。

  1. 対応する IP アドレスを更新

  • LEAPS ゲートウェイの構成ファイルを開きます:

    sudo nano /usr/share/LEAPS-DOCKER-LINUX/leaps-gateway-hub/data/leaps-gateway.conf
    ../../../_images/raspberry_pi_leaps_gateway.png

  • IP アドレスを指定している行を探し、それを 192.168.0.104 に変更します。

  • 次に、LEAPS サーバーの構成ファイルを開きます:

    sudo nano /usr/share/LEAPS-DOCKER-LINUX/leaps-server-hub/data/leaps-server.conf
    ../../../_images/raspberry_pi_leaps_server.png

  • 再度、このファイルを更新して、新しい IP アドレス 192.168.0.104 を反映します。

  1. LEAPS サーバーと LEAPS ゲートウェイを再起動します

  • 変更を加えた後、両方のサービスを再起動します:

    sudo docker restart leaps_server

    sudo docker restart leaps_gateway

  1. LEAPS サーバーと LEAPS ゲートウェイが正しく動作していることを確認します

  • 実行中の Docker コンテナのステータスを確認します。

    leaps@raspberrypi:~ $ sudo docker ps
CONTAINER ID   IMAGE                          COMMAND                  CREATED      STATUS          PORTS                                                                                  NAMES
b5bc1d479a04   leapslabs/leaps_gateway:udk1   "/app/leaps-gateway …"   6 days ago   Up 15 minutes                                                                                          leaps_gateway
68c33d70bc07   leapslabs/leaps_server:udk1    "/app/leaps-server -…"   6 days ago   Up 15 minutes   0.0.0.0:7777->7777/tcp, 0.0.0.0:7777->7777/udp, :::7777->7777/tcp, :::7777->7777/udp   leaps_server
38092ca7b1b1   leapslabs/leaps_center:udk1    "sh -c 'cd /app &&  …"   6 days ago   Up 15 minutes   80/tcp, 0.0.0.0:80->8080/tcp, [::]:80->8080/tcp                                        leaps_center

  1. MQTT メッセージを監視する

  • MQTT メッセージを監視するには、次を使用します:

    mosquitto_sub -p 1883 -d -v -t '#'

  1. LEAPS センターを開いてホストを更新します

  • LEAPS Center アプリケーションを起動し、ホスト アドレスを 192.168.0.104 に更新します。

  • 変更を適用するには、必ずネットワークをリロードしてください。

../../../_images/raspberry_pi_leaps_center_reconfig.png

Wi-Fi AP: LEAPS-AP のパスワードを設定する方法

Raspberry Pi OS Bookworm でアクセス ポイントのセキュリティとパスワードを設定します。

sudo nmcli con modify hotspot wifi-sec.key-mgmt wpa-psk
sudo nmcli con modify hotspot wifi-sec.psk "Leaps1234"

Raspberry Pi OS Bullseye 以前でのアクセス ポイントのセットアップ:

  1. Hostapd 構成を編集します。この通信で Hostapd 設定ファイルを開きます:

sudo nano /etc/hostapd/hostapd.conf

  1. ファイルの最後に次のパラメータを追加します:

wpa=2
wpa_passphrase=Leaps1234
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP

  1. 保存して終了

CTRL + O を押して保存し、CTRL + X を押してエディタを終了します。

  1. Raspberry Pi を再起動します

変更を適用するには、Raspberry Pi を再起動します。
